| Főkapcsoló | igaz |
| Biztonsági/karbantartási kapcsoló kivitele | igaz |
| Biztonsági kapcsoló | hamis |
| VÉSZ-KI berendezés kivitel | hamis |
| Irányváltó kapcsoló kivitel | hamis |
| Kapcsolók száma | 1 |
| Max. névleges üzemi feszültség Ue AC-nál | 500 V |
| Névleges üzemi feszültség | 500 ... 500 V |
| Névleges tartós áram Iu | 80 A |
| Névleges folytonos áram AC-23, 400V | 72 A |
| Névleges rövid idejű határáram Icw | 3 kA |
| Névleges üzemi teljesítmény AC-23, 400V | 37 kW |
| Névleges feltételes zárlati áram Iq | 36 kA |
| Pólusszám | 3 |
| Nyitó segédérintkezők száma | 0 |
| Záró segédérintkezők száma | 0 |
| Váltó segédérintkezők száma | 2 |
| Motoros hajtás választható | hamis |
| Beépített motoros hajtás | hamis |
| Feszültségkioldó választható | hamis |
| Készülék kialakítás | fix |
| Padlóra rögzítésre alkalmas | igaz |
| 4-lyukas előlapi szerelésre alkalmas | igaz |
| Előlapi központos szerelésre alkalmas | igaz |
| Installációs elosztóba történő szerelésre alkalmas | igaz |
| Köztes beépítésre alkalmas | hamis |
| Vezérlőelem színe | fekete |
| Működtetőelem típusa | hosszú forgatókaros |
| Reteszelhető | igaz |
| Főáramköri csatlakozási mód | csavaros |
| Előlapi védettségi fokozat | IP40 |

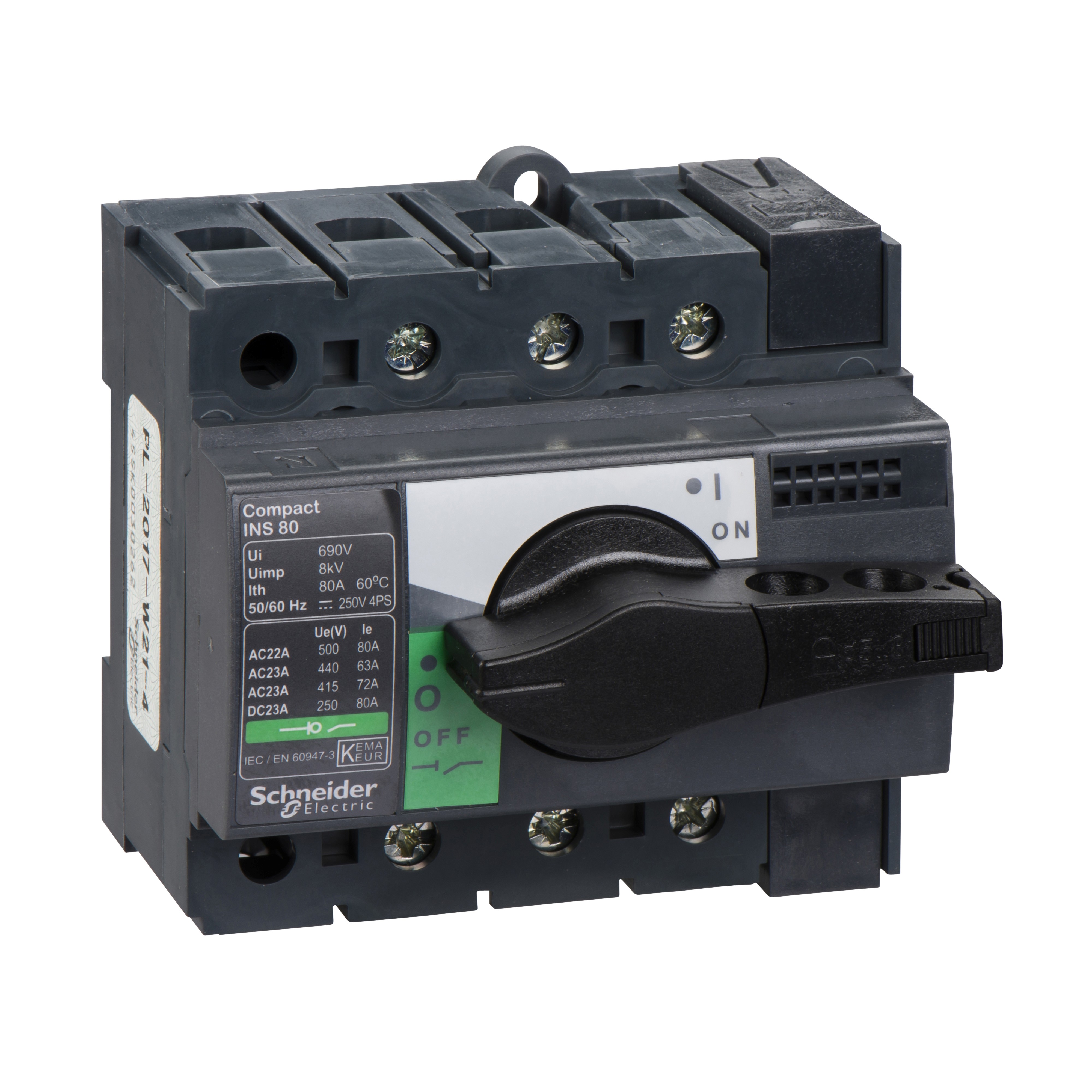

Ez a Compact INS80 egy 3-pólusú nem automatikus szakaszolókapcsoló fekete forgatókaros hajtással. Alkalmas az IEC 60947-1 és az IEC60947-3 szabvány szerint meghatározott pozitív érintkezőkijelzéssel való leválasztásra. Az üzemi áram 80 A 415 V~ esetén az AC22A és 72 A 415 V~ esetén az AC23A kategóriában. A névleges feszültség 500 V~ 50/60 Hz vagy 250 V egyenáram. A fekete forgatókaros hajtás könnyű kezelést és nagy teljesítményt biztosít az áramszolgáltatás megszakításához. A Compact INS80 az IEC 60664 szabvány szerinti II. szigetelési osztályú előlappal rendelkező készülék.
