| Csatlakoztatható vezető keresztmetszet sokerű-sodrott, érvéghüvelly nélkül | 0.08 ... 2.5 mm² |
| Csatlakoztatható vezető keresztmetszet sokerű-sodrott, érvéghüvellyel | 0.2 ... 2.5 mm² |
| Csatlakoztatható vezető keresztmetszet tömör ér | 0.08 ... 4 mm² |
| Csatlakoztatható vezető keresztmetszet többerű | 0.08 ... 2.5 mm² |
| Névleges áram In | 22 A |
| Névleges feszültség | 500 V |
| Elektromos csatlakozás fajtája 1. | rugószorításos |
| Elektromos csatlakozás fajtája 2. | rugószorításos |
| Csatlakozás pozíciója | fent |
| Szintek száma | 2 |
| Kapocspozíciók száma szintenként | 2 |
| Szerelési mód | DIN (kalap)sín 35 mm |
| Szigetelőtest anyaga | termoplaszt |
| Üzemi hőmérséklet | -40 ... 130 °C |
| Szigetelés éghetőségi osztálya UL94 szerint | V0 |
| Szélesség/raszterméret | 5.2 mm |
| Legalacsonyabb szerelési magasság | 55 mm |
| Hosszúság | 78 mm |
| Robbanásbiztos 'Ex e' kivitel | igaz |
| Zárólap szükséges | igaz |
| Szín | szürke |
| Belső szintáthidalás | hamis |

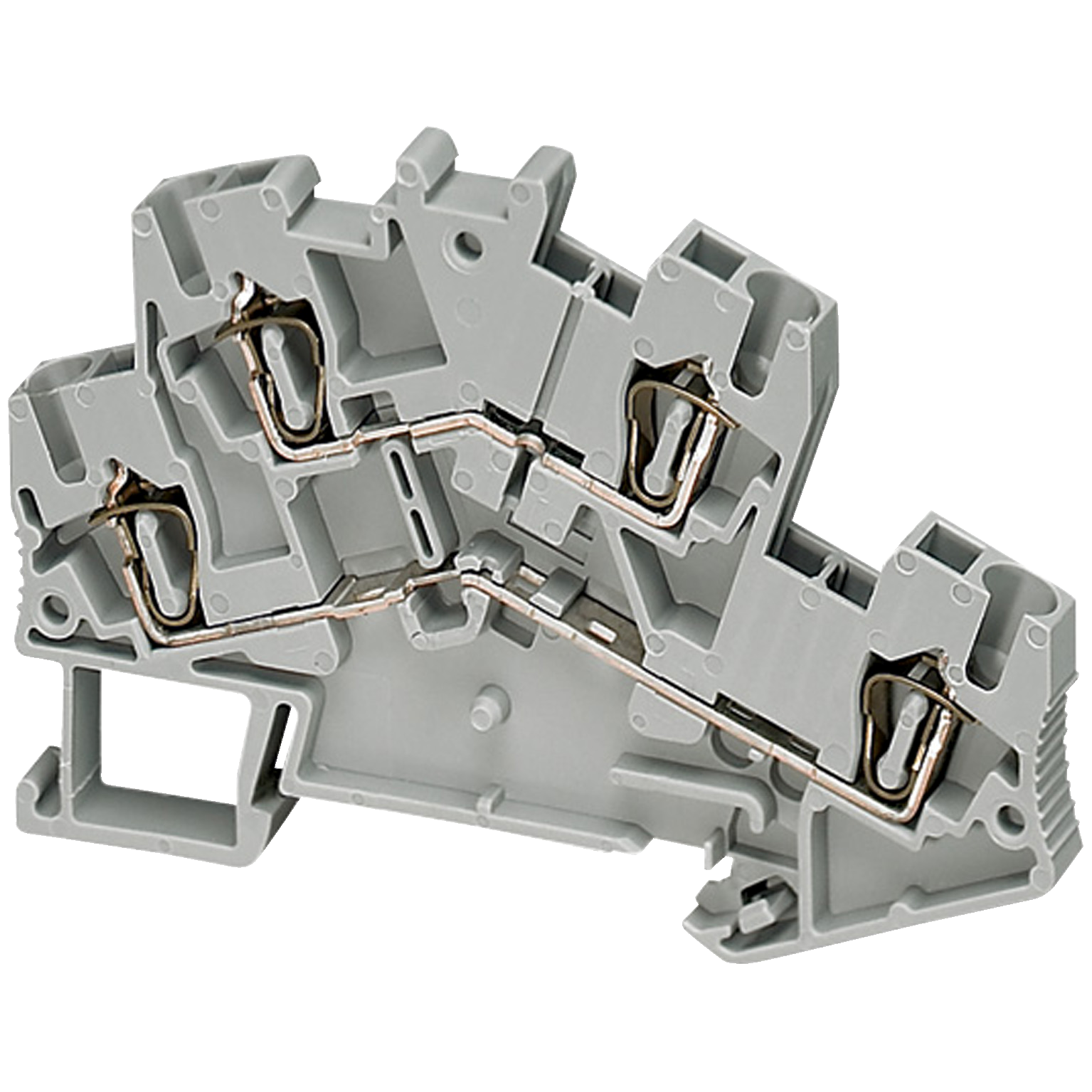

Linergy TR is terminal block for Linergy. It belongs to linergy passthrough terminal block with 2.5 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA, 300V conforming to cURus and 500V conforming to EN/IEC 60947-7-1. The rated current is 22A conforming to EN/IEC 60947-7-1 and 20A conforming to CSA and cURus. It has grey surface treatment. Mounting by clip-on and top connection by double-level 1x1 screw terminals. It could be connection and disconnection by screwdriver. It is compatible with spacial enclosures for Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Sold in lots of 50 units. Ambient air temperature for operation is from -40 to 130 °C conforming to IEC 60216-1 and VDE 0304-T21. Multi standards certified (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). It is compliant with Green Premium (RoHS/REACH).
